ФЖ16М-2

Сфера энергетики является одним из наиболее динамично развивающихся направлений, которое актуально для сектора гражданского и промышленного строительства, действующих заводов и фабрик, всех потребителей. С ростом потребляемой мощности увеличивается потребность в возводимых конструкциях, оборудовании, которое необходимо при строительстве новых объектов, а также ремонте и модернизации существующих. С целью ускорения процесса строительства мощностей энергетического комплекса, находят применение быстровозводимые здания, выполненные по каркасной технологии. При их строительстве используют фундаменты колон стаканного типа марки ФЖ16М-2.

Назначение и особенности конструктивного исполнения

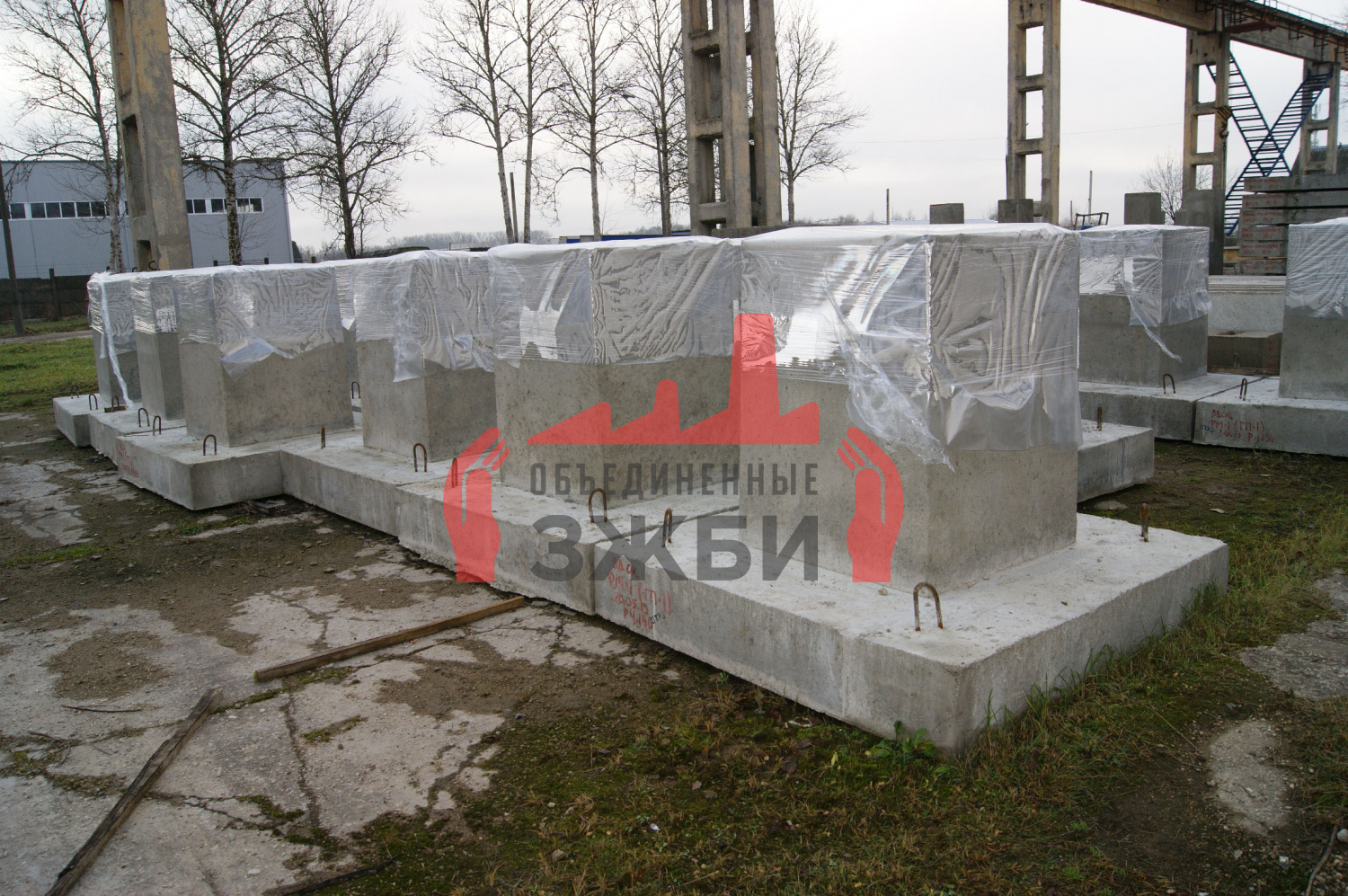

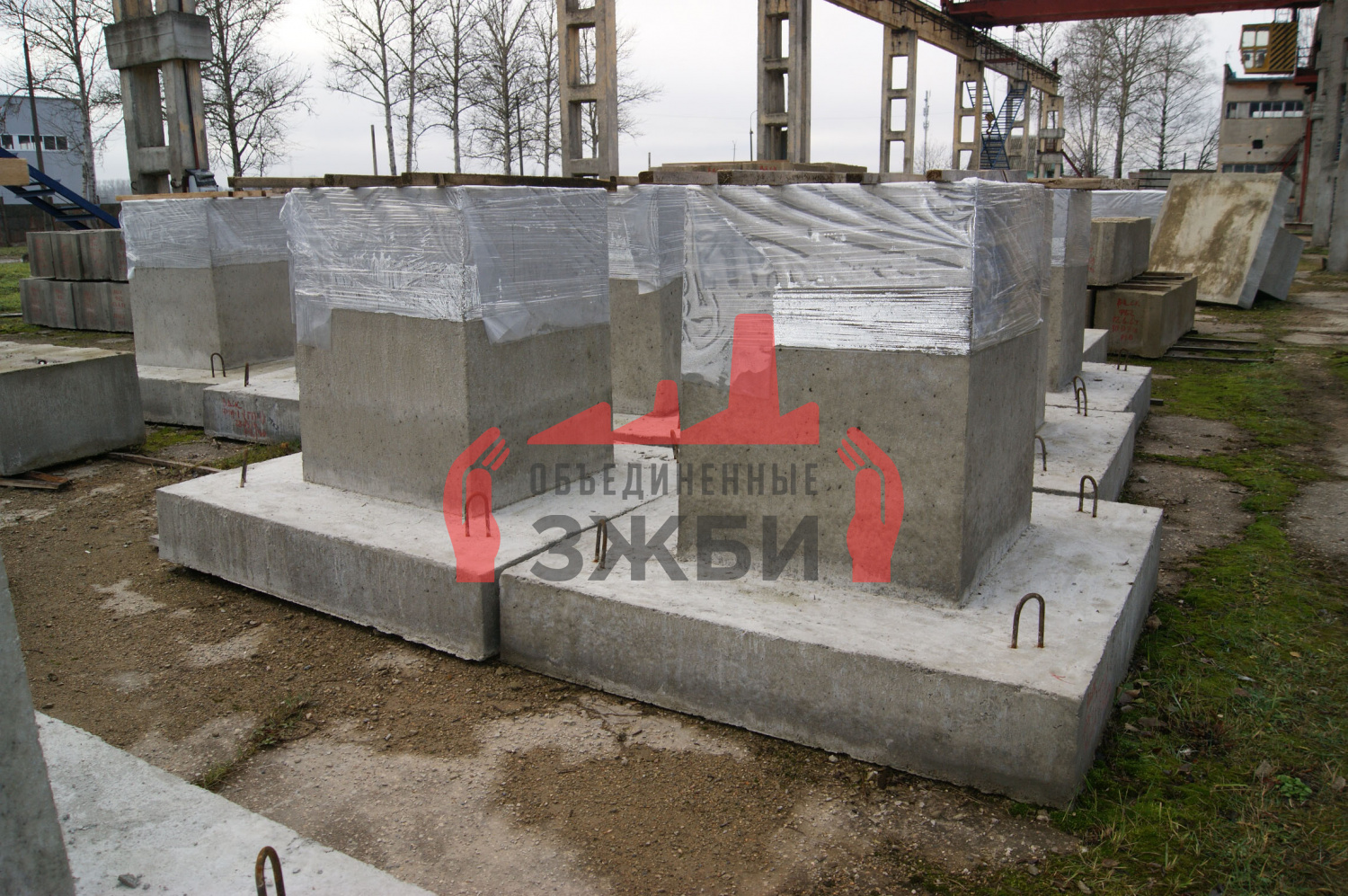

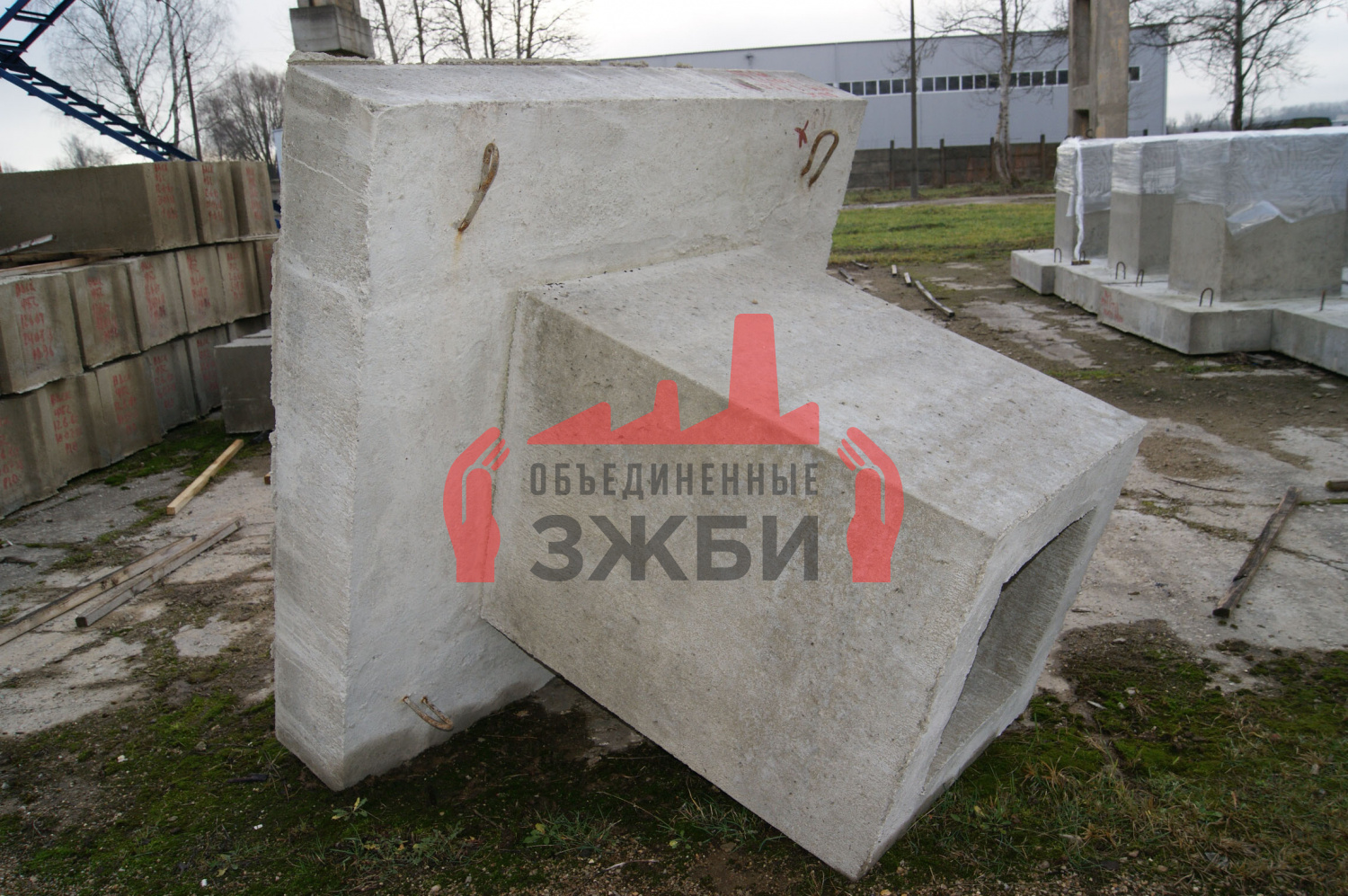

Специализированные железобетонные конструкции ФЖ16М-2 производят в виде изделий с прямоугольной подошвой, имеющей трапецеидальное сечение. Строительный элемент представляет собой в верхней части надставку в форме стакана, внутренняя полость которого предназначена для последующей установки колон. Высота стакана позволяет обеспечить надежную фиксацию в рабочем положении вертикальных опор.

Железобетонные конструкции изготавливают в соответствии с требованиями документации Серии 71159с под колонны сечением 300х300 мм и 750х500 мм. С применением узлов могут конструироваться типовые фундаменты с различной несущей способностью. Для осуществления подъема и перемещения блоков при проведении погрузочно-разгрузочных работ, а также при укладке железобетонных фундаментов в рабочее положение в процессе монтажа в верхней части корпуса стаканов предусмотрены сквозные отверстия диаметром 50 мм.

Фундаментные железобетонные блоки стаканного типа предназначены для равномерного распределения и передачи на грунт массы возводимой на их базе наземной конструкции. Для этой цели изделия конструктивно оснащаются плоской крупногабаритной подошвой. Большие габариты основания позволяют применять фундаменты стаканного типа ФЖ16М-2 на различных видах грунта. В связи с этим выбор типа стаканов производится с учетом структуры грунта на месте монтажа и размера сечения колон.

Технология изготовления

К типовым стандартизированным деталям в виде фундаментов колон стаканного типа марки ФЖ16М-2 предъявляются высокие требования в области прочности и надежности. В связи с этим для их изготовления в соответствии с требованиями рабочей документации Серии 71159с находят применение тяжелые марки бетонов с классом прочности не хуже В15. В ходе производственного процесса раствор легируется добавками и пластификаторами. С целью упрочнения строительных конструкций используется технология армирования. Бетон усиливается пространственными каркасами, выполненными на основе горячекатаной арматуры круглого сечения A-I марки Ст3кп2, а также периодического профиля A-III стали 35ГС. Металлические элементы в ходе сборки пространственного каркаса свариваются между собой и покрываются антикоррозионными составами. Блоки фундаментов изготавливают в специальных вертикальных формах. Изначально в форму устанавливается армированный каркас, после чего производится заливка бетонного раствора. Для уплотнения раствора задействуются вибрационные механизмы, позволяя исключить из бетона воздушные вкрапления и прослойки. По техническим возможностям все изготавливаемые по стандарту Серии 71159с фундаментные стаканы производятся с показателем водонепроницаемости не менее W2 и морозоустойчивостью на уровне F200 и выше.

Сушка блоков осуществляется в термокамере, после чего изделия извлекаются из опалубки и складируются в штабеля с использованием деревянных амортизирующих прокладок. При транспортировке изделия необходимо фиксировать для предотвращения динамических колебаний и ударов, которые могут привести к разрушению строительных элементов.

Технический контроль качества

Высокие требования к фундаментам стаканного типа ФЖ16М-2 реализуются в области качества на завершающей стадии производственного процесса. Чтобы исключить возможность продажи бракованных изделий, строительные элементы проходят стадию технического контроля проверки качества, в ходе которой подлежат проверке габаритные размеры изделий, внешний вид, прочностные и эксплуатационные характеристики материала.

Допустимыми пределами отклонений и габаритов фундаментов стаканного типа ФЖ16М-2 считаются погрешности в размере:

• ±13 мм по длине и ширине;
• ±5 мм по толщине защитного слоя;
• ±10 мм по высоте стакана.

В случае, если при внешнем осмотре выявляются ржавые пятна, а также наличие выступающей арматуры, изделия подвергаются отбраковке.

Маркировка

Для определения типа и марки железобетонных изделий Серия 71159с предусматривает простую систему маркировки фундаментных блоков. Обозначение позволяет определить вид изделия, несущую способность и типоразмер. При этом маркировка имеет следующий формат:

ФЖ16М-2, где

• ФЖ – обозначение типа изделия, которое позиционируется, как фундамент железобетонный;
• 16 – номер типоразмера блока;
• М – наличие модернизированной конструкции;
• 2 – нумерация типа изделия по несущей способности.

Технические характеристики

В паспортной документации на фундаменты стаканного типа марки ФЖ16М-2 производитель указывает набор базовых технических параметров изделия, среди которых:

• высота – 175 см;
• длина – 170 см;
• ширина – 170 см;
• масса – 4.88 кг;
• объем – 1,95 м3.

Помимо этого, приводятся данные о виде закладных в качестве которых для изделия задействуется каркас ПК4, сетка С14, а также петля М18-250. Также производитель указывает данные прочности бетона, отпускной прочности, антикоррозийной обработке, о номере партии, наименовании завода-изготовителя и дате производства.

Технология монтажа

Типовой фундаментный блок ФЖ16М-2 отличается простотой монтажа, для реализации которого предварительно проводится комплекс земляных работ по выемке грунта и формированию котлована. Донная часть углубления уплотняется, после чего создается подушка, которая, как правило формируется из песка и щебня. В отдельных случаях установка модульных блоков может производиться на подкладные плиты. Учитывая значительную массу железобетонных стаканов, работа производится с применением грузоподъемных механизмов бригадой в составе не менее трех человек.

Достоинства

Актуальность использования железобетонных фундаментных стаканов марки ФЖ16М-2 обусловлена экономической и технической целесообразностью их применения благодаря наличию целого ряда преимуществ, среди которых:

• высокая механическая прочность строительных элементов, которая обеспечивается наличием качественного армирования и применением тяжелого бетона;
• простота монтажных работ и высокая скорость сборки;
• возможность сооружения фундаментов на всех типах грунтов в различное время года, независимо от погодных условий и температуры окружающей среды;
• высокие показатели водонепроницаемости и морозостойкости;
• инертность бетона по отношению к другим видам материалов. Благодаря тому, что бетон не вступает в реакцию с другими веществами, его поверхность способна длительное время сохранять первоначальный внешний вид, оказываясь не подверженной коррозии;
• наличие широкого ассортимента моделей с различными габаритами и несущей способностью позволяет подобрать блоки для строительства фундаментов под различные объекты;
• высокая долговечность строительных конструкций. В среднем срок службы оснований, выполненных из железобетона составляет не менее 50-70 лет;
• возможность применения изделий в условиях высокой влажности, низких температур, агрессивных сред;
• высокий уровень качества, обусловленный регламентированной технологией производства и наличием технического контроля на выходе.

Сфера практического применения

Фундаментные блоки стаканного типа марки ФЖ16М-2 представляют собой основу для конструирования оснований каркасных зданий и сооружений энергетического комплекса. В частности, в соответствии с рекомендациями документации Серии 71159с на основе стандартных модулей производится монтаж одноэтажных зданий теплоэнергетических и атомных станций. Использование на практике сборных железобетонных конструкций позволяет сократить время возведения ответственных объектов энергетики, подразумевая целевое использование.
