Фундамент под опоры ЛЭП | Размер, мм | Объем | Масса, т | Цена с НДС | |||
---|---|---|---|---|---|---|---|
L | B | H | |||||
серия 3.407-115 В 2,3 |
|||||||
Ф1-А | 1500 | 1 | 2.5 | 81 980 | |||
Ф1-2 | 1200 | 0,59 | 1.5 | 33 110 | |||
Ф2-А | 1800 | 1,2 | 3 | 88 540 | |||
Ф2-2 | 1500 | 0,96 | 2.4 | 40 560 | |||
Ф3-Ам | 2100 | 1,7 | 4.3 | 140 820 | |||
Ф3-2 | 1800 | 1,17 | 2.9 | 50 110 | |||
Ф4-Ам | 2400 | 2 | 5 | 163 200 | |||
Ф5-Ам | 2700 | 2,5 | 6.3 | 194 460 | |||
Ф5-2 | 2400 | 1,79 | 4.5 | 108 870 | |||
Ф5-4 | 2400 | 1,79 | 4.5 | 121 770 | |||
Ф6-Ам | 3000*2020 | 2,7 | 6.9 | 103 330 | |||
серия |
|||||||
ФК1-2 | 1200 | 0,54 | 1.4 | Договорная | |||
Ф4-2 | 2100 | 1,36 | 3.4 | 87 220 | |||
Ф4-4 | 2100 | 1,36 | 3.4 | 100 120 | |||
Ф6-4 | 2700 | 2,24 | 5.8 | 135 760 | |||
Ф3-А; Ф3-А-350 | 2100 | 1,7 | 4.3 | Договорная | |||
Ф4-А; Ф4-А-350 | 2400 | 2 | 5 | Договорная | |||
Ф5-А; Ф5-А-48; Ф5-А-350 | 2700 | 2,5 | 6.5 | Договорная | |||
Ф6-А; Ф6-А-48; Ф6-А-350 | 3000*2020 | 2,7 | 6.8 | Договорная | |||
Ф3-А5 | 2100 | 1,8 | 4.5 | Договорная | |||
Ф5-А5; Ф5-А5-48; | 2700 | 2,5 | 6.25 | Договорная | |||
Ф3-05 | 1800 | 1,17 | 2.9 | Договорная | |||
Ф4-05 | 2000 | 1,33 | 3.4 | Договорная | |||
Ф1.5*1.5-2 | 1500 | 0,8 | 2 | Договорная | |||
Ф1,5*1-2 | 1500 | 0,7 | 1.7 | Договорная | |||
Ф1,5*2,2-2 | 1500 | 1 | 2.5 | Договорная | |||
Ф2,7*3,5-4 | 2700 | 2,8 | 6.88 | Договорная | |||
Ф2,7*3,5-А | 2700 | 2,8 | 6.88 | Договорная | |||
Ф2,7*3,5-А5 | 2700 | 2,8 | 6.88 | Договорная | |||
Ф2,7*4,5-4 | 2700 | 3,3 | 8.2 | Договорная | |||
Ф2,7*4,5-А | 2700 | 3,3 | 8.2 | Договорная | |||
Ф2,7*4,5-А-350 | 2700 | 3,3 | 8.2 | Договорная | |||
Ф2,7*4,5-А5 | 2700 | 3,3 | 8.2 | Договорная | |||
Ф2*1,6-А | 2000 | 1,35 | 3.3 | Договорная | |||
Ф2*2,1-2 | 2000 | 1,49 | 3.73 | Договорная | |||
Ф2*2,1-4 | 2000 | 1,49 | 3.73 | Договорная | |||
Ф2*2,3-А | 2000 | 1,7 | 4.1 | Договорная | |||
Ф2*2,3-А-350 | 2000 | 1,7 | 4.1 | Договорная | |||
Ф2*2,3-А5 | 2000 | 1,7 | 4.1 | Договорная | |||
Ф2*2,8-2 | 2000 | 1,75 | 4.3 | Договорная | |||
Ф2*2,8-4 | 2000 | 1,75 | 4.3 | Договорная | |||
Ф2*3,0-А | 2000 | 1.9 | #VALUE! | Договорная | |||
Ф2*3,0-А-350 | 2000 | 1,9 | 4.65 | Договорная | |||
Ф2*3,5-4 | 2000 | 2,15 | 5.3 | Договорная | |||
Ф2*3,6-А | 2000 | 2,15 | 5.3 | Договорная | |||
Ф2*3,6-А-350 | 2000 | 2,15 | 5.3 | Договорная | |||
Ф2*3,6-А5 | 2700 | 2,15 | 5.3 | Договорная | |||
ФП2,7*2,7-А | 2700 | 2,8 | 6.9 | Договорная | |||
ФП2,7*2,7-А-350 | 2700 | 2,8 | 6.9 | Договорная | |||
ФП2,7*2,7-А5 | 2700 | 2,8 | 6.9 | Договорная |
При проведении высоковольтной линии электропередач используются железобетонные фундаменты. Необходимость эксплуатации данных конструкций обусловлена особенностями грунта той территории, по которой идет прокладка линии. В некоторых областях с устойчивыми грунтами можно обойтись без установки фундаментов. Если грунт в месте прокладки неустойчивый, пучинистый, без укрепления опор конструкция перестанет обладать должной устойчивостью. В такой ситуации специалисты рекомендуют купить фундамент под опоры ЛЭП, например Ф1-А.
ЖБИ фундаменты – основа будущей линии электропередач. Их применение обеспечивает надежность и долговечность всей конструкции, в первую очередь закрепление в ненадежных грунтах, защиту от ветровой нагрузки и прочих разрушительных воздействий окружающей среды. Благодаря фундаменту, вся нагрузка с поры ЛЭП идет на грунт. Используются ЖБИ фундаменты для установки опор из любого материала – деревянных, железобетонных, металлических.
ЖБИ фундаменты ЛЭП получили широкое распространение благодаря массовому использованию инженерных решений при монтаже линий электропередач, положительному опыту их использования, а также повсеместной доступностью.
Фундаменты под опоры с маркировкой «Ф» применяются для прокладки ЛЭП напряжением от 110 до 550 кВ.
Фундаменты под ЛЭП подразделяются на несколько подвидов, в зависимости от требуемых показателей прочности и вида опор. Свойства грунта, вид конструкции опоры, местные климатические условия – все это учитывается при выборе типа фундамента.

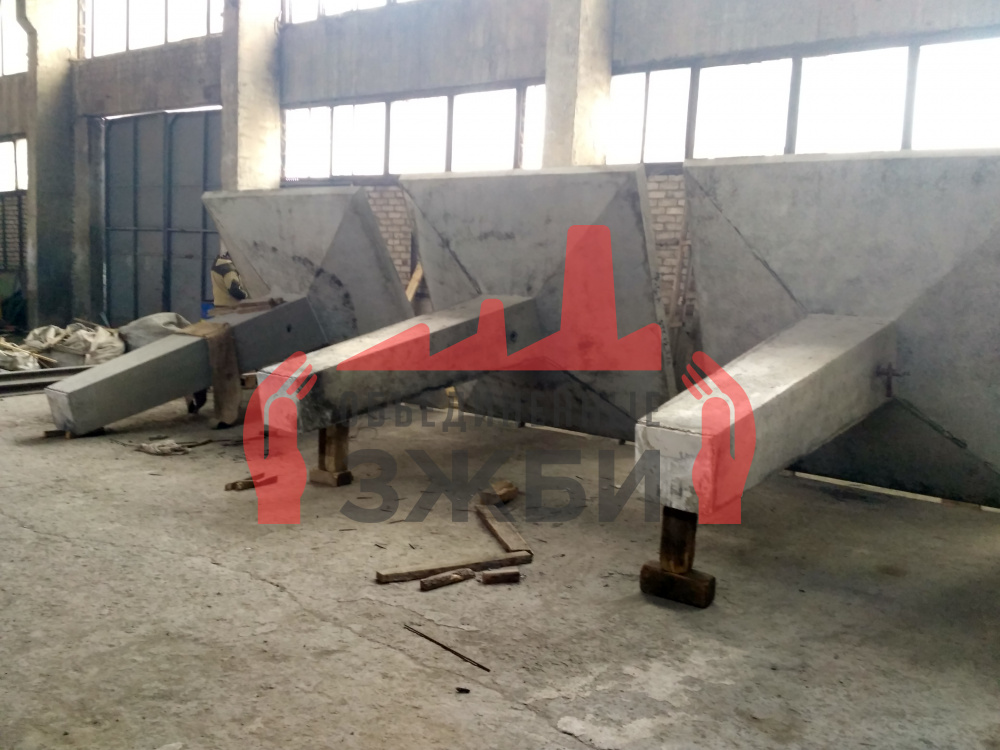

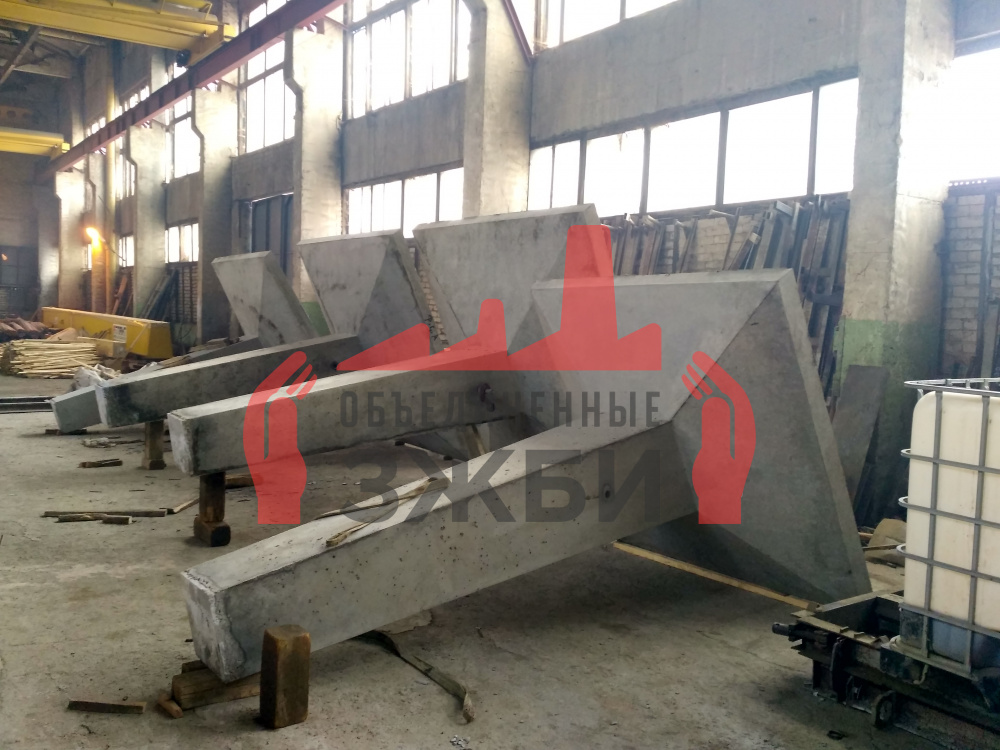

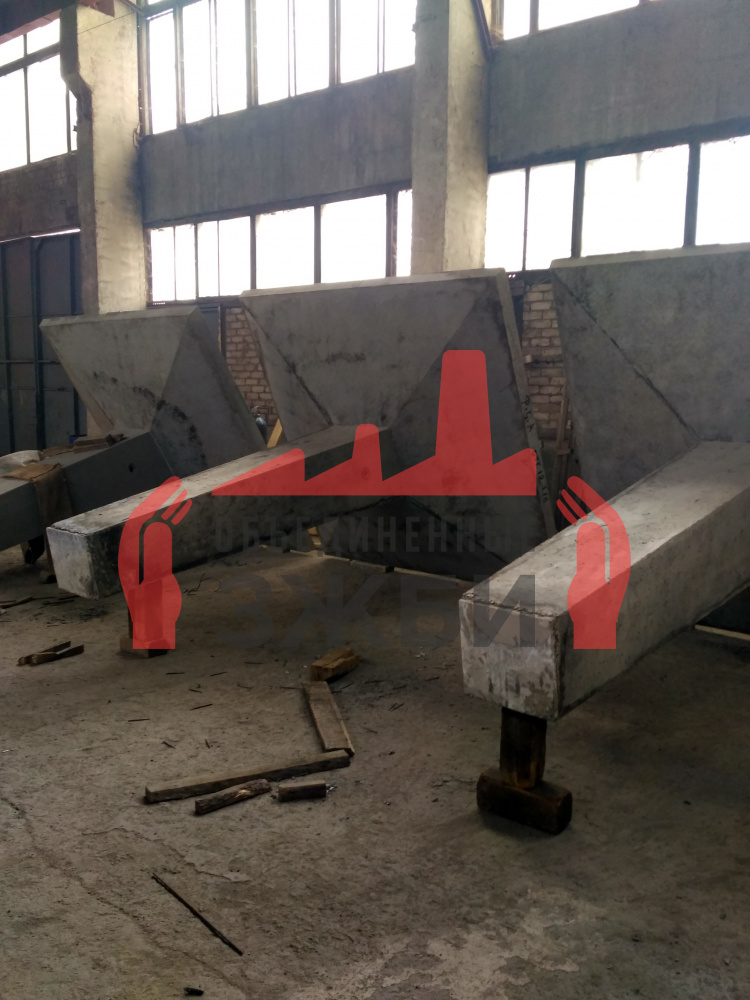

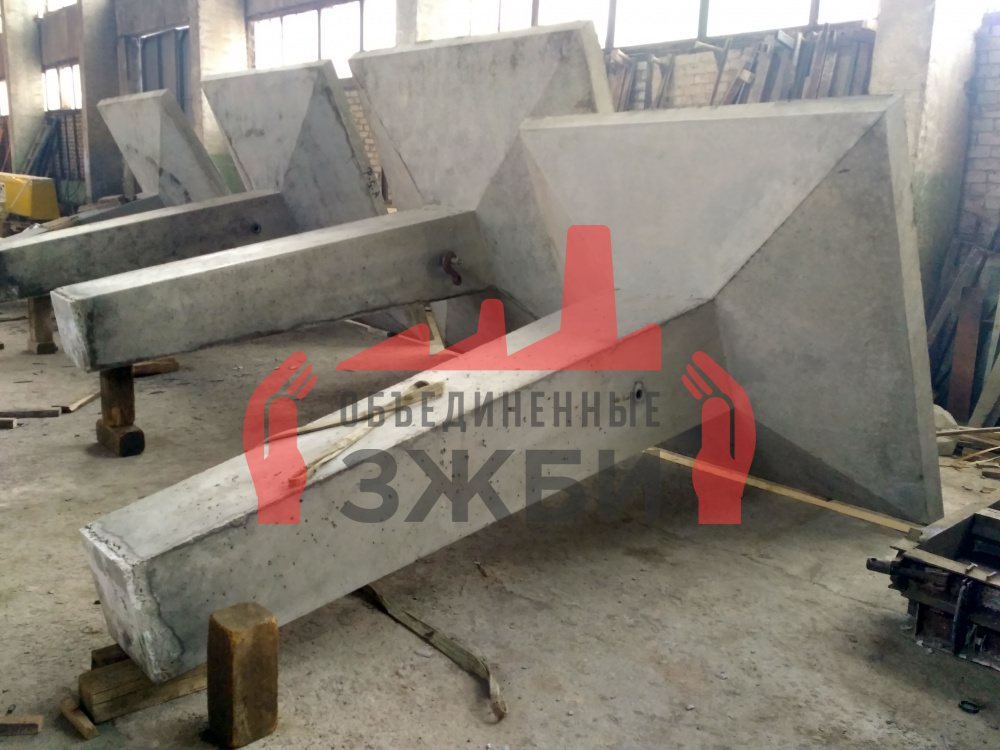

Для различных работ заводы – изготовители предлагают «грибовидные» фундаменты, а также изделия, стойка которых выполнена под наклоном.
Такие бетонные фундаменты стандартизированы, каждый подвид имеет собственную маркировку. Буква «Ф» в маркировке обозначает принадлежность изделия – фундамент, размер изделия указывается цифровым символом. Подтипы изделий имеют в маркировке дополнительную букву, указывающую на их конфигурацию. Специальные – «С», короткие «К», повышенные «П».
Бетонные изделия, имеющие наклонную бетонную стойку, также подразделяются на несколько типов:
Разнообразие размеров фундамента под опоры ЛЭП Ф1-А позволяют выбрать подходящую модель под конкретные нужды любого строительного объекта.
Для производства фундаментов под ЛЭП используется качественный железобетон. Каждое изделие в обязательном порядке армируется, что способствует его надежности и долговечности. Арматура для фундаментов изготавливается из низколегированной или углеродистой горячекатанной стали.
Выбор стали для армирования производится на основе климатических условий, в которых будет эксплуатироваться изделие:
Производство фундаментов Ф-А производится в соответствии с условиями, описанными в серии 3.407-115, под технологическим контролем.
Технические характеристики фундамента типа Ф-А:
Фундаменты производятся с помощью разборных железных форм, представляющих из себя две части, крепко фиксируемые друг с другом винтами. Сваренный стальной каркас помещается внутрь формы и заливается раствором. На виброустройствах происходит процесс уплотнения бетонной смеси, выходят излишки воздуха. По прошествии некоторого времени бетон застывает и его извлекают из формы путем поднятия и выбивания.
При монтаже фундаментов под линии электропередач сначала проводятся земляные работы, проводится разметка котлованов, их рытьё землеройными машинами. С помощью погрузочного оборудования бетонное изделие устанавливается на место, и котлован засыпается.
В холодное время года или при работах в суровых климатических условиях монтаж фундаментов под ЛЭП значительно осложняется. Для земляных работ приходиться использовать технику мощнее, такую как боровые машины.
Глубина укладки фундаментов зависит от типа опор, под которые они будут устанавливаться и свойств грунта.
Технологически конструкция опоры под линию электропередач не отличается хорошей устойчивостью. Эта проблема устраняется, если установить ее на бетонный фундамент. Обеспечивается сохранность и многолетний срок службы проложенных коммуникаций.
Прежде чем отправиться на стройку, каждое ЖБИ изделие проходит проверку на прочность и качество.
Форма бетонного фундамента – это главная его особенность, так как благодаря ей изделие обеспечивает устойчивость высоких конструкций, подверженных сильным ветрам.
Особенный вид арматуры гарантирует устойчивость фундамента к растяжениям и изгибам.
